НАЗНАЧЕНИЕ

Муфта ГЕРМЕС – это сокращенное название муфты ГЕРМЕтизирующей Специальной (далее по тексту «муфта ГЕРМЕС», или «ГЕРМЕС» без слова «муфта»).

ГЕРМЕС – это серия ремонтных конструкций, объединенных следующими общими признаками:
- это композитные муфты со сроком службы не менее 30 лет;
- они устанавливаются с предварительным натяжением, обеспечиваемом стяжными винтами и/или винтами локального прижимного устройства (далее ЛПУ);
- имеют герметизирующий элемент из материалов, входящих в список: свинец, фторопласт, полиуретан, стеклопластик и т.п;
- в технологию ремонта включена операция по защите в полевых условиях металлических деталей, если они входят в ремонтную конструкцию, от внешних воздействий, осуществляемая с помощью композитных материалов, не уступающих по прочности и долговечности композитам, из которых изготовлена сама муфта;
- может применяться, как самостоятельная ремонтная конструкция, и, как сборочная единица ККМ Конус-Композит Плюс при интегральном ремонте сквозных дефектов трубопроводов;
- являются средством для постоянного (капитального) ремонта трубопроводов.

Область применения муфт серии ГЕРМЕС – трубопроводы, в том числе неметаллические, подземного, наземного, надземного и подводного исполнения, диаметром от 57 до 1420 мм с максимальным внутренним рабочим давлением до 20 МПа для перекачки газа, нефти, нефтепродуктов и других газообразных и жидких сред, эксплуатируемых при температуре от минус 60ºС до плюс 180ºС.

В зависимости от природы дефекта, его вида, эксплуатационного и испытательного давления в ремонтируемом трубопроводе, а также прочих факторов, учитываемых при выборе ремонтной конструкции, применяются различные муфты серии ГЕРМЕС.

Как самостоятельные ремонтные конструкции, муфты ГЕРМЕС применяются для постоянного (капитального) ремонта сквозных и несквозных дефектов трубопроводов с максимальным внутренним давлением не выше 12 МПа.

В составе ККМ Конус-Композит Плюс муфты ГЕРМЕС применяются для герметизации сквозных дефектов (свищей), при интегральном ремонте трубопроводов давлением до 20 МПа. Интегральный ремонт относится к постоянным (капитальным) методам ремонта трубопроводов.

Способ ремонта дефектов трубопроводов с применением муфт ГЕРМЕС, относящихся к самостоятельным ремонтным конструкциям, позволяет обеспечить:
- восстановление несущей способности секции с дефектами до уровня бездефектной трубы;
- герметичность отремонтированного участка на весь оставшийся срок эксплуатации трубопровода.

Номенклатура муфт ГЕРМЕС, выпускаемых согласно Приложению Г к ТУ 22.21.29-001-92613526-2017, приведена в Таблице 3.

В технической документации, или при заказе, муфты ГЕРМЕС обозначаются по следующей формуле:
ГЕРМЕС-№Тип-Dн-Р-ТУ 22.21.29-001-92613526-2017 Прил. Г,
где № – это количество стяжных винтов и/или винтов в локальном прижимном устройстве (ЛПУ); Тип – материал и форма уплотнительного элемента из следующего перечня: СП – свинцовая пластина, СШ – свинцовый шар, ФП – фторопластовая пластина, СПВ – стеклопластиковая втулка; ПУ – полиуретановый уплотнитель; Dн – это наружный диаметр ремонтируемого трубопровода в миллиметрах; Р – давление в ремонтируемом трубопроводе в МПа.

Примеры:

ГЕРМЕС-1СШ-168-10-ТУ 22.21.29-001-92613526-2017 Прил. Г – таким кодом обозначается изготовленная согласно Приложению Г к ТУ 22.21.29-001-92613526-2017 применяющаяся в составе ККМ Конус-Композит Плюс композитная муфта герметизирующая специальная с герметизирующим устройством на 1 прижимном винте с уплотнительным элементом в виде свинцового шара для постоянного ремонта сквозных дефектов трубопроводов наружным диаметром 168 мм с максимальным рабочим давлением не выше 10 МПа.

ГЕРМЕС-2СПВ+1СП-219-1.25-ТУ 22.21.29-001-92613526-2017 Прил. Г – таким кодом обозначается изготовленная согласно Приложению Г к ТУ 22.21.29-001-92613526-2017 применяющаяся, как самостоятельная ремонтная конструкция, композитная муфта герметизирующая специальная на 2 стяжных винтах с герметизирующим элементом в виде стеклопластиковой втулки и дополнительным локальным прижимным устройством на одном прижимном винте с уплотнительным элементом в виде свинцовой пластины для постоянного ремонта сквозных дефектов трубопроводов наружным диаметром 219 мм с максимальным рабочим давлением не выше 1,25 МПа.

ГЕРМЕС-4СПВ-325-12-ТУ 22.21.29-001-92613526-2017 Прил. Г – таким кодом обозначается изготовленная согласно Приложению Г к ТУ 22.21.29-001-92613526-2017 применяющаяся, как самостоятельная ремонтная конструкция, композитная муфта герметизирующая специальная на 4 стяжных винтах с герметизирующим элементом в виде стеклопластиковой втулки для постоянного ремонта несквозных дефектов трубопроводов наружным диаметром 325 мм с максимальным рабочим давлением не выше 12 МПа.





ГЕРМЕС-1 СШ
ТехописаниеГ 1 – винт
2 – прижимное устройство
3 – свинцовый шарик
ГЕРМЕС-1сш





ГЕРМЕС-7 ФП и ГЕРМЕС-7 СП ГЕРМЕС-16 СПВ
ГЕРМЕС-7фп ГЕРМЕС-16спв





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МУФТ ГЕРМЕС

Наименование Условное обозначение Единица
измерения
Значение
Муфты ГЕРМЕС-№ СШ (герметизирующий элемент свинцовый шар)
Максимальное рабочее давление трубопровода Рраб МПа 20
Испытательное давление Рисп МПа 25
Оптимальное усилие затяжки винтов герметизирующего устройства М Нм 50
Муфты ГЕРМЕС-№ СП (герметизирующий элемент свинцовая пластина)
Максимальное рабочее давление трубопровода Рраб МПа 20
Испытательное давление Рисп МПа 25
Оптимальное усилие затяжки винтов герметизирующего устройства М Нм 45
Муфты ГЕРМЕС-№ ФП (герметизирующий элемент фторопластовая пластина)
Максимальное рабочее давление трубопровода Рраб МПа 10
Испытательное давление Рисп МПа 12,5
Оптимальное усилие затяжки винтов герметизирующего устройства М Нм 16
Муфты ГЕРМЕС-№ СПВ (герметизирующий элемент стеклопластиковая вставка)
Максимальное рабочее давление трубопровода Рраб МПа 12
Испытательное давление Рисп МПа 15
Оптимальное усилие затяжки винтов герметизирующего устройства М Нм 16



Для всех муфт ГЕРМЕС

Модификация прижимного устройства, количество винтов в нем и герметизирующий
элемент выбираются в зависимости от размеров дефекта и рабочего давления трубопровода
Температура транспортируемой среды: Тcp
min °C − 60
max °C + 180
Температура окружающей среды: Tокр
min
max
°C − 60
°C + 80
Наружный диаметр трубопроводов, подлежащих ремонту: Dн
min
max
мм 50
мм 1420
Композит муфты ГЕРМЕС:
Плотность ρ кг/м3 1600-1800
Прочность на сжатие σ МПа ≥ 70
Водопоглощение за 24 часа W % ≤ 0,2
Габариты муфты ГЕРМЕС-1 СШ и ГЕРМЕС-7 СП и ФП:
Длина
Толщина
L
Sст
мм
мм
90
9
Габариты муфты ГЕРМЕС-№ СПВ:
Длина
Толщина
L
Sст
мм
мм
300
9

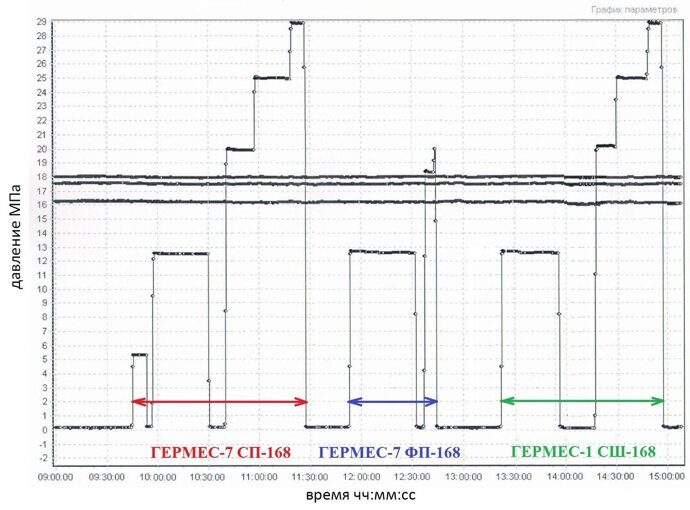

РЕЗУЛЬТАТЫ ГИДРАВЛИЧЕСКИХ ИСПЫТАНИЙ




КОМПЛЕКТ ПОСТАВКИ МУФТЫ ГЕРМЕС-1 СШ

(в скобках данные для ГЕРМЕС-5 СП и 5 ФП)

комплект Гермес 1 – винт прижимного устройства – 1 шт. (5 шт.)
2 – герметизирующий элемент - свинцовый шарик
(свинцовая пластина, фторопластовая пластина) – 1 шт.
3 – прижимное устройство – 1 шт.
4 – полумуфта с прижимным устройством – 1 шт.
5 – ответная полумуфта – 1 шт.
6 – шплинт разводной – 2 шт.
7 – соединительная ось – 2 шт.
8 – Паспорт и Инструкция по эксплуатации - 1 экз.



КОМПЛЕКТ ПОСТАВКИ МУФТЫ ГЕРМЕС-16 СПВ-108

ГЕРМЕС-16спв 1 –муфта ГЕРМЕС в сборе - 1 шт.
2 – композитная паста – 2 ёмк.
3 – паспорт и инструкция по эксплуатации - 1 экз.



Фото некоторых модификаций муфт ГЕРМЕС

Разрешительная документация
