Конус-Композит Плюс

Конус-Композит Плюс относится к Конусным композитным муфтам – ККМ, изготавливаемым ООО «НПО «ГАММА-КОМПОЗИТ» по ТУ 22.21.29-001-92613526-2017.

ККМ Конус-Композит Плюс – это II-ое исполнение ККМ.

ККМ Конус-Композит Плюс является модификацией ККМ, в комплект поставки которой входит герметизирующая муфта ГЕРМЕС.

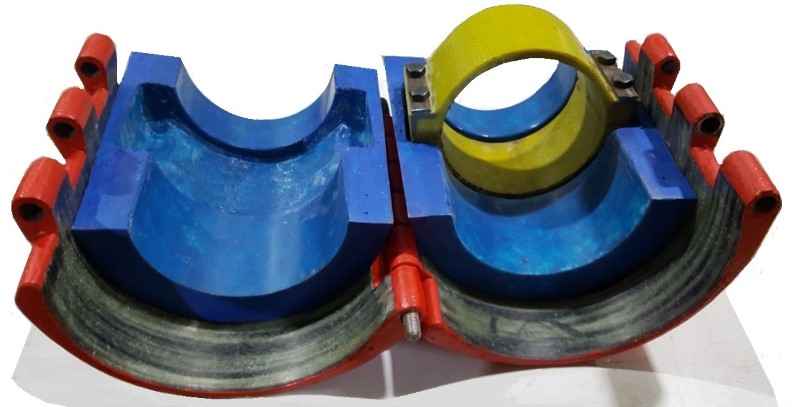

Фото 3 ККМ Конус-Композит Плюс в комплекте с герметизирующей муфтой
Фото 3 ККМ Конус-Композит Плюс в комплекте с герметизирующей муфтой



Рис. 5 Композитная втулка ККМ Конус-Композит Плюс
Рис. 5 Композитная втулка ККМ Конус-Композит Плюс
ККМ Конус-Композит Плюс отличается от ККМ Конус-Композит конструкцией композиционной втулки, внутренняя поверхность которой (см. рис. 5), в отличие от композитной втулки ККМ Конус-Композит, выполняется с выборкой, совпадающей по форме и размеру с внешней поверхностью герметизирующей муфты ГЕРМЕС.


При ремонте трубопровода с помощью ККМ Конус-Композит, композитная втулка приклеивается поверх дефекта непосредственно на трубопровод, а при ремонте трубопровода с помощью ККМ Конус-Композит Плюс (см. рис. 6) – сначала муфтой ГЕРМЕС герметизируется сквозной дефект, а уже поверх неё монтируется композитная втулка со специально подготовленной в заводских условиях выборкой, совпадающей по форме и размеру с наружной поверхностью муфты ГЕРМЕС.

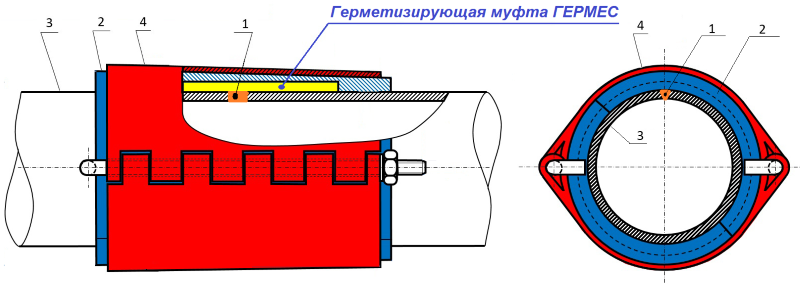

Рис. 6. ККМ Конус-Композит Плюс
Рис. 6. ККМ Конус-Композит Плюс

На рис. 6 цифрами обозначены:
1 – сквозной дефект трубопровода;
2 – композитная втулка с выборкой под герметизирующую муфту ГЕРМЕС;
3 – ремонтируемый трубопровод;
4 – композитная обечайка.

Композитные обечайки ККМ Конус-Композит и ККМ Конус-Композит Плюс имеют одинаковую конструкцию и устанавливаются поверх композитных втулок на клей (см. Фото 1).

Ремонт сквозных дефектов, когда поверх герметизирующей муфты монтируется усиливающая муфта, называется интегральным ремонтом трубопроводов.

Таким образом, ремонт сквозных дефектов с помощью ККМ Конус-Композит Плюс относится к интегральному ремонту трубопроводов. Отсюда вытекает назначение данных муфт.

ККМ Конус-Композит Плюс предназначены

для интегрального ремонта сквозных дефектов (свищей) на трубопроводах подземного, наземного, надземного и подводного исполнения диаметром от 57 до 720 мм с максимальным внутренним рабочим давлением не выше 20 МПа, эксплуатируемых при температуре от минус 60ºС до плюс 180ºС.

Способ ремонта дефектов трубопроводов с применением ККМ Конус-Композит Плюс позволяет обеспечить:
- восстановление несущей способности секции с дефектами до уровня бездефектной трубы;
- герметичность отремонтированного участка на весь оставшийся срок эксплуатации трубопровода.

Монтаж ККМ Конус-Композит Плюс относится к постоянным и капитальным методам ремонта трубопроводов.

Срок эксплуатации ККМ Конус-Композит Плюс - 30 лет.

Согласно ТУ 22.21.29-001-92613526-2017 в названии ККМ Конус-Композит Плюс допускается применение знака «+» вместо слова «Плюс» – Конус-Композит+, поэтому при заказе, или в другой технической документации, Конусная композитная муфта Конус-Композит Плюс обозначается по формуле:

ККМ Конус-Композит+Г-Dн -ТУ 22.21.29-001-92613526-2017, где Г-Dн – это условное обозначение герметизирующей муфты ГЕРМЕС для ликвидации свищей на трубопроводе наружным диаметром Dн .

Спецификация ККМ Конус-Композит Плюс

Рис.7. Условное обозначение размеров деталей ККМ Конус-Композит Плюс
Рис.7. Условное обозначение размеров деталей ККМ Конус-Композит Плюс

Таблица 2. Габаритные размеры деталей ККМ Конус-Композит Плюс (мм)

Dн Композитная обечайка Композитная втулка
Толщина стенки Sо* min d* max D* Длина Lо* Конус α
(град.)
Резьба М Длина Lм* Толщина стенки (мм)
Smin * Smax *

57

5

80

90

300

≥3

10

350

30

40

89

5

120

130

300

≥3

10

350

30

40

114

8

145

155

300

≥3

14

350

30

40

159

8

190

200

300

≥3

14

350

30

40

168

8

200

210

300

≥3

14

350

30

40

219

10

250

260

300

≥3

14

350

30

40

273

10

330

350

300

≥3

24

350

60

80

325

10

385

405

300

≥3

24

350

60

80

355

10

415

435

300

≥3

24

350

60

80

377

10

440

460

300

≥3

24

350

60

80

426

10

485

505

300

≥3

24

350

60

80

530

10

590

610

300

≥3

24

350

60

80

620

10

680

700

300

≥3

30

350

60

80

720

10

780

800

300

≥3

30

350

60

80

* - По согласованию с Заказчиком размеры могут быть изменены.

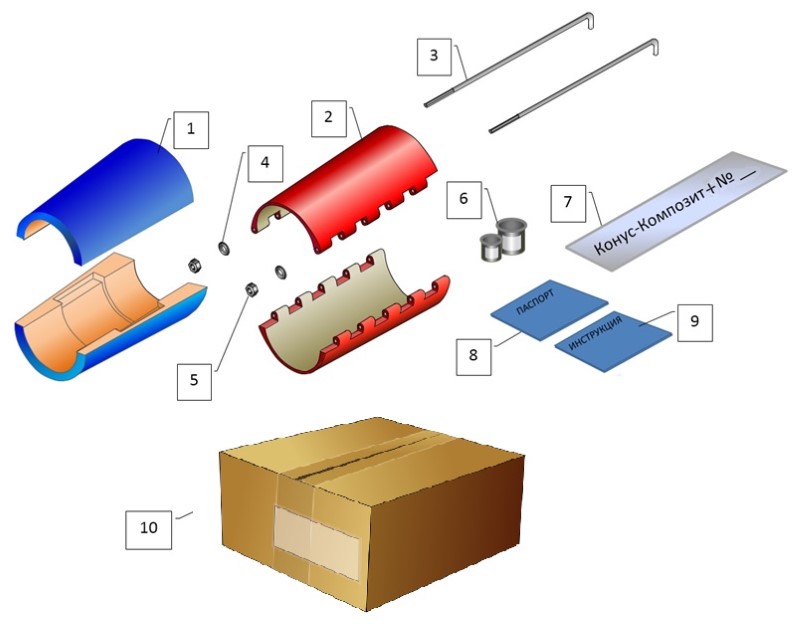

Комплект поставки ККМ Конус-Композит Плюс

Комплект поставки ККМ Конус-Композит Плюс
  1. - Композитная втулка с выборкой под герметизирующую муфту ГЕРМЕС;
  2. - Композитная обечайка;
  3. - Соединительная ось;
  4. - Шайба;
  5. - Гайка;
  6. - Двухкомпонентная клеящая паста;
  7. - Маркировочная пластина;
  8. - Паспорт изделия;
  9. - Инструкция по эксплуатации;
  10. - Комплект поставки герметизирующей муфты ГЕРМЕС.

Монтаж ККМ Конус-Композит Плюс по шагам

Шаг 1.

Локализация сквозного дефекта трубопровода

Шаг 1

Шаг 2.

Остановка истечения продукта перекачки. Очистка трубопровода от изоляции в районе предстоящего монтажа герметизирующей муфты

Шаг 2

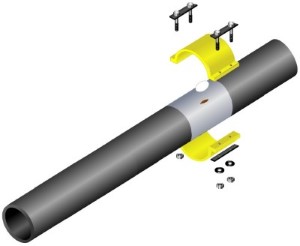

Шаг 3.

Подготовка герметизирующей муфты к монтажу на трубопровод

Шаг 3

Шаг 4.

Монтаж герметизирующей на трубопровод.
Тарированная затяжка болтовых соединений.
Возобновление перекачки по трубопроводу.
Разметка границ композитной втулки

Шаг 4

Шаг 5.

Подготовка поверхности трубопровода к монтажу композитной втулки

Шаг 5

Шаг 6.

Заполнение композитным пластилином пазухов герметизирующей муфты.
Нанесение клеящей пасты на внутреннюю поверхность композитной втулки, включая выборку под герметизирующую муфту

Шаг 6

Шаг 7.

Монтаж композитной втулки на дефектный участок поверх герметизирующей муфты и подготовка композитной обечайки к сборке

Шаг 7

Шаг 8.

Сборка композитной обечайки рядом с дефектным участком, обезжиривание наружной поверхности композитной втулки и нанесение на неё клеящей пасты

Шаг 8

Шаг 9.

Сдвигание композитной обечайки вдоль оси трубы поверх композитной втулки так, чтобы Г-образные фиксаторы соединительных осей зацепились за кромку композитной втулки

Шаг 9

Шаг 10.

Завершение сдвига композитной обечайки поверх композитной втулки путём закручивания гаек на концах соединительных осей сначала обыкновенными гаечными ключами, а затем динамометрическим гаечным ключом до усилия, указанного в Паспорте ККМ

Шаг 10

Шаг 11.

Изоляция ремонтной конструкции и её маркировка

Шаг 11

Разрешительная документация
